【主要特点】

随着桥梁建设的规模越来越大，造价越来越高，大型桥梁在国民经济和社会生活中的作用越来越重要，人们对大型桥梁的安全性、耐久性与正常使用功能日渐关注。要合理评价桥梁的健康状况，首先必须对桥梁结构中存在的损伤进行识别与定位，而如何合理评价桥梁的健康状况成为目前工程建设中需要解决的问题。特别是近年来，随着全国范围内混凝土桥梁结构损伤、老化及病害事故的增多，使桥梁检测技术的研究显得更为迫切。SRS64多通道超声波层析成像系统为分布式设计、具有多通道、操作简单等优点，并且可配合各类型震源使用，解决了以往集中式超声波仪通道少，工作效率低，不能满足快速高效检测的技术难题，是进行大型混凝土构件整体性检测的最佳选择。

SRS64多道超声波层析成像系统由超声数据采集主机、采集站、交叉站、震源、接收传感器以及相应的电缆组成。

1、采用单站两道分布式设计方案

2、采集站自动寻址实现多通道目的

3、最高采样率1微秒

4、最高传输速率1M

5、系统可配置多种震源方案

【参数】

SRS64多功能超声波探测系统主机

1、Windows2000/XP操作系统

2、密封薄膜键和鼠标触控杆

野外采用鼠标或者标准键盘操作

3、双标准USB接口

4、整套系统采用单站两道分布式设计

5、主机内置一发一收接收系统

6、主处理器：Intel Pentium500MHz处理器

7、内存：118MB

8、内置硬盘：10GB

9、显示器：1024x512 8”SVGA

10、记录格式：SEG2、SEGY及GeoPen自定义数据格式

11、操作温度：-10℃～+50℃，储藏温度：-40℃～+70℃

12、操作湿度：0～95%

SRS-2A采集站

SRS-2A超声波数据采集站，是超声波层析成像系统的数据采集单元。

采集站设计单站两道，采集站可无序级连扩展。

1、体积小、便于携带

2、单站两道

3、状态显示灯实时显示采集站当前状态

4、站间无序连接，自动寻址

5、采样率：1us～50us

6、频带：1kHz～200kHz

7、程控模拟滤波器

低切滤波器：500、1000、2000、4000（Hz）

高切滤波器：10、20、40、80、100（kHz）

8、A/D（IFP’S）精度：16bit

9、道间抑制：>80dB

10、操作温度：-10℃～+50℃，储藏温度：-40℃～+70℃

11、操作湿度：0～95%

SRS64-CUS交叉站

当使用多个采集站进行长排列数据采集时，为了节省测线上的功耗，可将主机置于测线中间，此时需要使用交叉站。

如果配置32道（16个采集站）以上，建议配交叉站使用，将更为方便。

1、低功耗设计、体积小、精度高

2、便于将主机连接在测线中间方便长排列和滚动测试

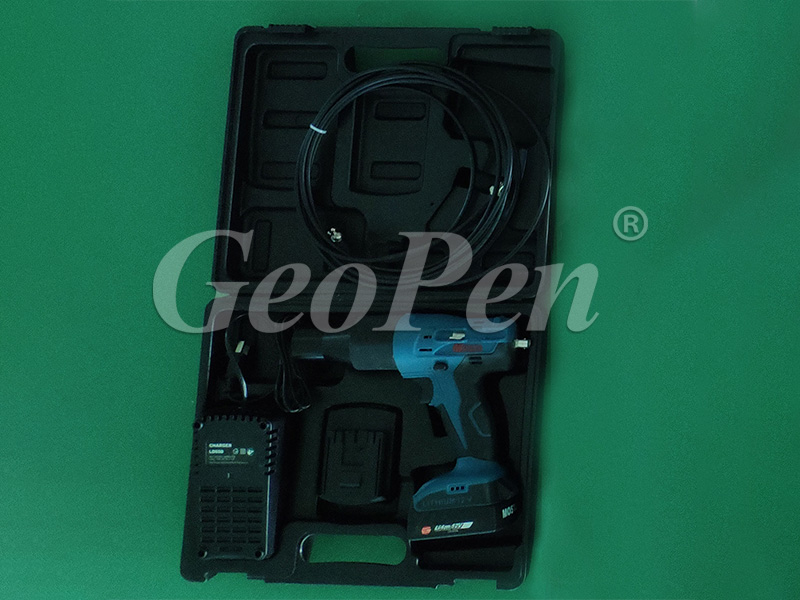

SRSM-5 SMST-5磁致伸缩震源

1、发射能量大，重复性好

2、频带宽，余震短

3、功耗小，内置4AH可充电电池、充满电可连续击发500次

4、体积小，重量轻，携带方便

5、电源容量：12V4AH

6、充电时间：4～6小时

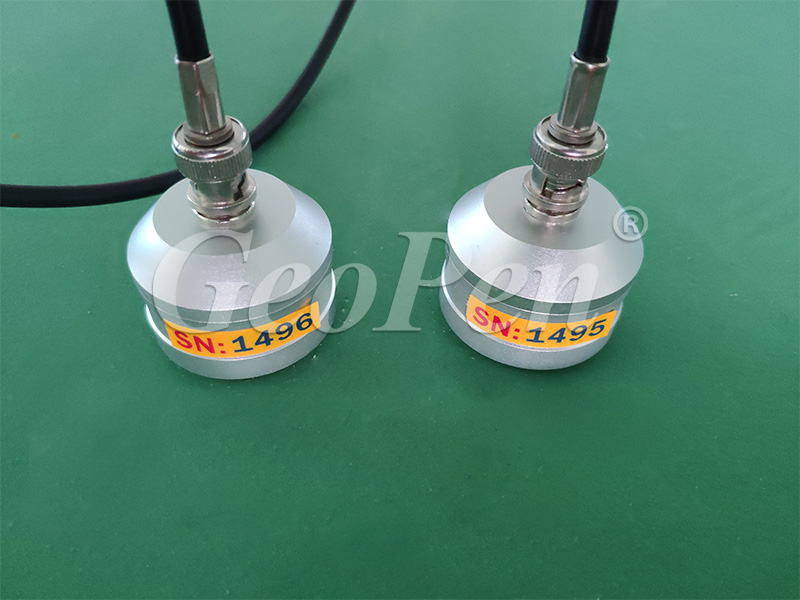

SRSM-5接收探头

1、稳定性好

2、频带宽，一致性好

3、体积小，重量轻，携带方便

4、体积：160mmx80mmx60mm

5、重量：0.7Kg

SRS64超声波数据采集软件系统

1、实时显示采集站的位置及采集排列位置

2、具有多次叠加及滚动采集功能

3、数据波形实时显示

4、小波去噪处理

5、实时增益调整及单道增益调整显示

SRS64超声波数据处理软件特点

1、利用创新的射线追踪算法、实现弯曲射线CT快速成像

2、采用先进的数据库技术进行工程物探信息系统管理

3、可以进行数据实时处理，进行数据及结果的智能分析、查询与管理

4、实时增益调整及单道增益调整显示
