【产品说明】

TSP24/48型隧道地质超前预报探测系统是先进的地质勘探技术与现代电子技术和人工智能相结合的高科技产品，主要用于隧道开挖过程中掌子面前方岩体中各种结构面空间位置及富水程度探测，并提供隧道围岩分类等参数。

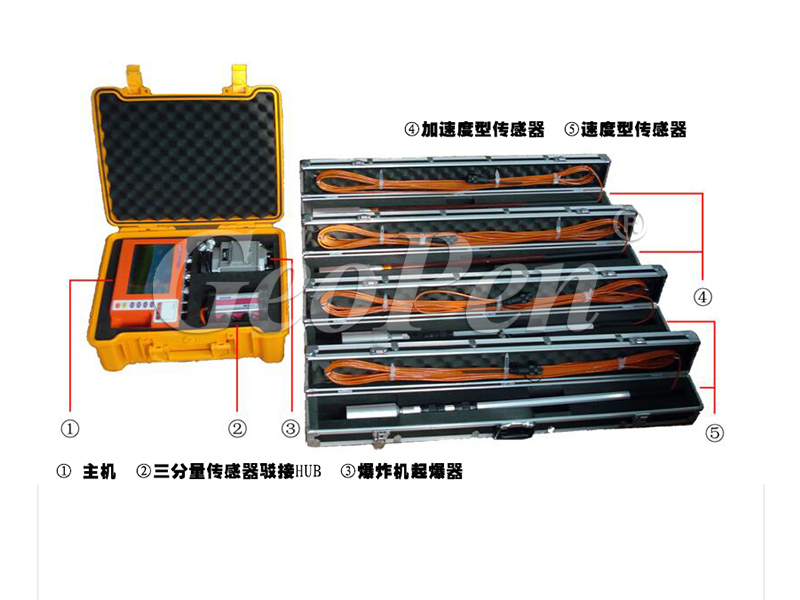

TSP24/48隧道地质超前预报系统由主机、传感器、震源、数据处理分析软件和用户技术服务体系组成。TSP24/48系统震源既能够使用传统的爆炸震源，还可以使用较安全的锤击震源及特殊制造的电火花震源等。

TSP24/48系统具有24/48个独立的高精度采集通道，不仅可应用于通常隧道超前探测的观测方法，又可同时布置8个三分量的传感器，在布置过程中不影响施工单位正常生产。并且在测试时只需放一炮，便可获取多道接收共炮点水平地震反射波法资料，极大地方便了测试方和施工方，而且在数据处理过程中可增加反射波幅频特性分析方法，进一步提高超前探测的解译精度。

【技术指标】

1、通道数：24（可扩展为48道）

2、频带范围：

     低频通道（24道）：0.5Hz-10KHz

     高频通道（6道）：50Hz-50KHz

3、前置放大：16dB-48dB

4、输入阻抗：20KΩ

5、A/D转换：24bit

6、采样率低频通道（24道）：0.025-5ms

7、高频通道（6道）：0.00625-0.4ms

8、动态范围：144dB

9、道间抑制比：100dB

10、同步方式：有线脉冲，GPS授时同步，

       GFSK无线电同步（433MHz）

11、显示器：9寸（16：9），1024*600

12、处理器：Intel(R) Atom(TM) N270 1.6GHz

13、内存：1G

14、硬盘：160G

15、尺寸：320*180*90mm

16、重量：4.5Kg

17、使用温度：-20℃- +60℃

18、功耗：12V/1.2A

19、内置锂电池容量：7.4V/17.6AH 充满电，后连续工作时间约10小时

【探头主要技术指标】

类型：速度型/加速度型三分量探头

灵敏度：300mv/cm/s

频带：40Hz-2000Hz

体积/重量：φ47×190mm/0.7Kg

TSP24/48系统设计了速度型、加速度型两种三分量传感器，用于对不同岩性的隧道进行探测，其中加速度三分量传感器的频带范围高达25KHz,主要应用于硬质围岩高精度超前探测和细小结构面探测；而速度型三分量传感器则可应用于软岩隧道的超前探测。通常加速度型传感器探测距离在100-150米，而速度型传感器最大探测距离可达200米。

数据处理系统包括一套高性能野外型计算机和功能强大的处理软件，满足野外数据的实时处理和室内资料的分析。

处理软件采用流程化设计，运行平台为WindowsXp/WindowsNT,其主要功能包括采集数据的拼接和存储、三分量数据的独立显示、数据的编辑、反射波的提取、波场分离、速度扫描、偏移、资料解释、成图和智能化评价。
