【产品说明】

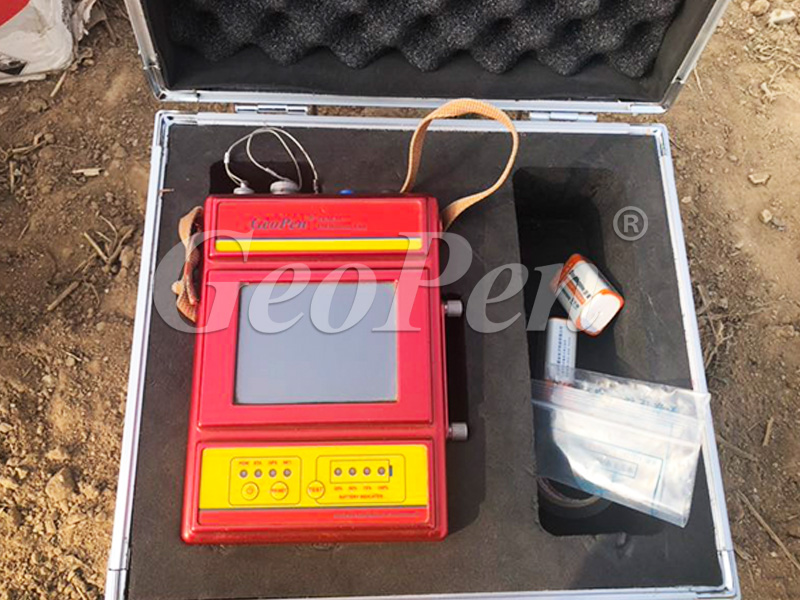

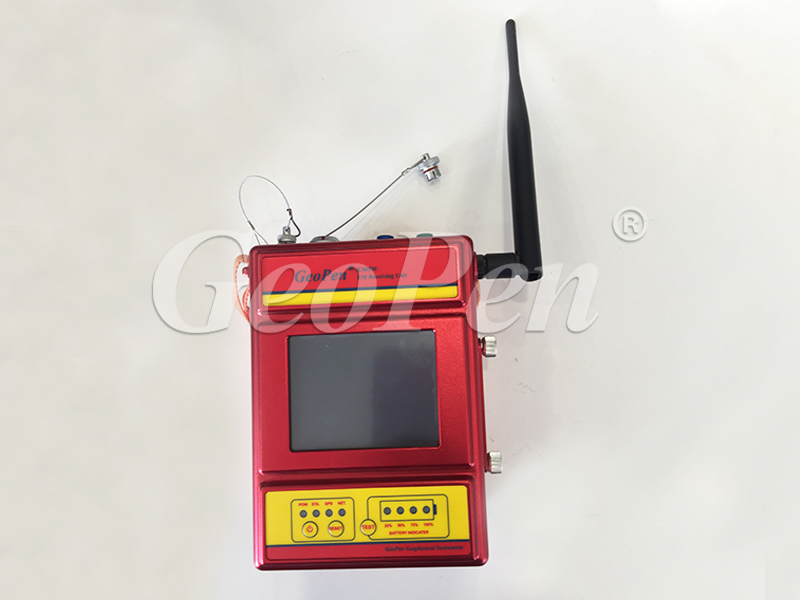

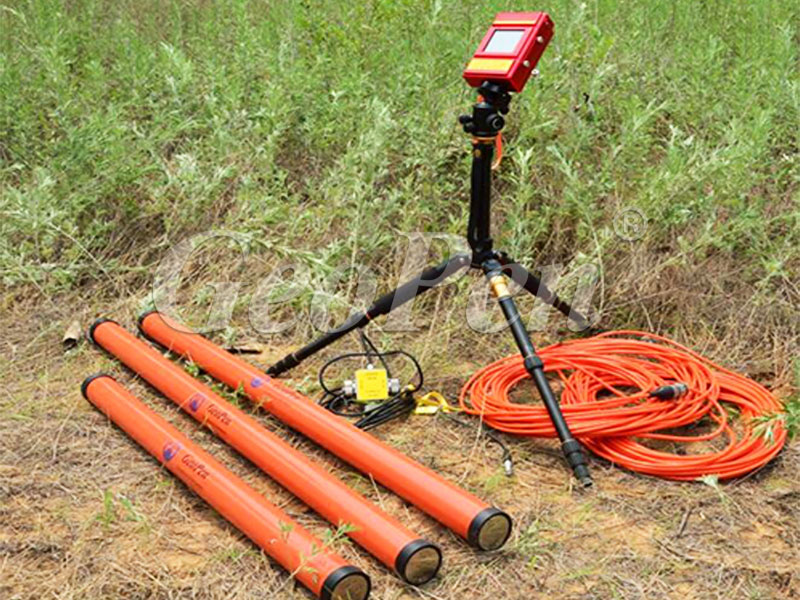

EM5W型网络化电磁法工作站系统主要由接收机、磁探头以及不极化电极组成，接收机内置3个磁通道和2个电通道，采用GPS授时同步，频带范围为0~ 15KHZ；采用海量硬盘和SD盘等做为存储介质；作为长期监测型主机使用时，为减低功耗可关闭显示器工作。为流动勘探型观测时，主机实时显示测试结果，方便操作者实时对采集的数据进行评价，提高数据观测质量。

仪器内置锂离子电池，工作用于长期监测时，最长连续采样时间可达96小时（配置336WH电池组），支持蓄电池以及太阳能电池供电等多种供电方式以适应不同工作的需要；工作用于流动勘探时（AMT）可选配轻型电池组（配置84WH电池组）可以支持仪器连续工作20小时，接收机具有强大的网络通讯能力，可以根据工作需要多台组网同步采集，由于主机系统是利用通用的2G/GPRS无线网络实现多台设备数据共享，当长期监测仪使用时，可实现数据远程通信和远程控制功能。

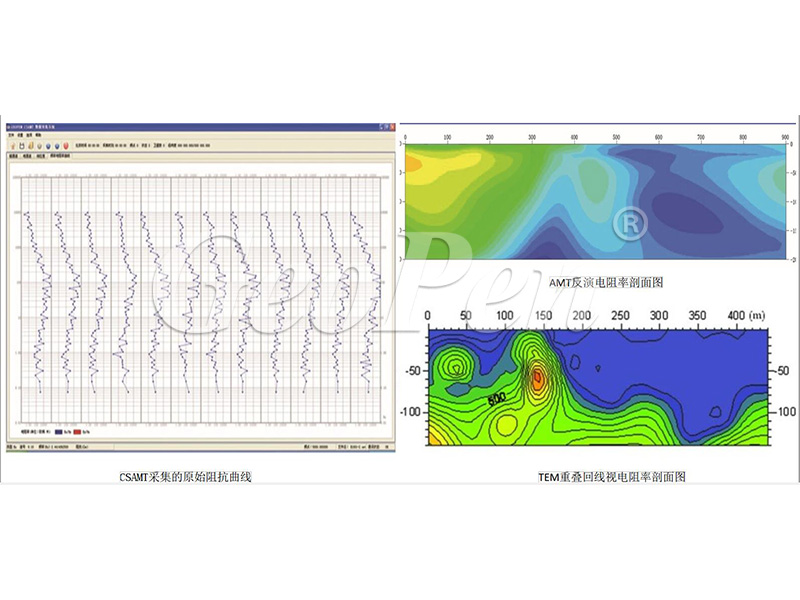

系统除具有单任务方式外，还具有任务时间表功能，可以根据需要自定义任务计划，系统数据采集与存储、传输完全按计划表执行，实现仪器的自动记录数据、自动传输数据和自动数据处理的功能，并能自动多次重复工作，采用任务时间计划表可以真正实现无人值守。自行开发了数据编辑、阻抗计算、正反演软件，数据格式灵活方便，同时支持第三方正反演软件。

【技术参数】

采集系统

通道数 ：3个电磁通道2个电道

通道频率范围 ：0 ~ 15KHZ

A/D转换：独立ΔΣ24位模数转换器

道间抑制：有50/60Hz工频抑制

记录长度：每路通道都支持5HZ-2KHZ采样率连续采样，

无长度限制（取决SD卡容量）大于2KHZ采样率时为8KB/ch

输入阻抗：80MΩ(电通道)，100KΩ（磁通道）

道间间隔度：>100dB

动态范围：134dB

程控前置放大器：1~64倍

等效静态噪声：<30nV

最大输入电压 ：10Vpp

采样频率：5Hz~30KHz（可编制16挡采样率）

存储硬盘：64GB

测试功能：传感器、仪器功能的自动检测和显示，建立文档

标定功能：可远程控制对仪器通道和磁探头进行标定

网络连接：2G（GPRS）网络、自建zigbee网络

同步：GPS钟±30ns

接口种类：磁传感器，电极，电源

显示器：3.5寸TFT

存储： 最大支持64GTF卡

内置锂电池： 7.4V/11000mAH，充满可满负荷工作16小时

同步模式：SER,SER-GPS,SR-GPS,CSER,CSER-GPS,CSR-GPS,EXTERNEL

体积： 150×120×60mm

重量： 1.3 Kg

操作温度： -20℃～+50℃

储藏温度： -40℃～+70℃

操作湿度：0～95%
